سوییچ شبکه چه کاری انجام می‌دهد؟

سوییچ شبکه از مهم‌ترین تجهیزات در شبکه‌های کامپیوتری هستند و وظیفه اصلی آن‌ها مدیریت و هدایت ترافیک داده بین دستگاه‌های متصل به شبکه است. اما پیش از ظهور سوییچ‌ها، تجهیزاتی مانند هاب و بریج مورد استفاده قرار می‌گرفتند که مشکلات خاص خود را داشتند.

سوییچ شبکه چیست و چه کاری انجام می‌دهد؟

• تاریخچه سوییچ شبکه
• کامپوننت‌های اصلی سوییچ
• سوییچ‌های Managed و Unmanaged
• سوییچ‌های لایه 2 و لایه 3
• امکانات مدیریتی سوییچ‌های Managed
• برندهای معروف سوییچ‌های شبکه

تاریخچه سوییچ شبکه

هاب (Hub) و مشکلات آن

در شبکه‌های قدیمی، هاب به‌عنوان دستگاهی برای اتصال دستگاه‌های مختلف استفاده می‌شد. هاب تمام داده‌های ورودی را بدون توجه به مقصد، به همه پورت‌ها Broadcast یا ارسال می‌کرد. این روش به دلیل ارسال بی‌رویه داده به تمامی دستگاه‌ها، مشکلاتی مانند ترافیک زیاد و کاهش سرعت شبکه به وجود می‌آورد. در واقع، هاب‌ها به دلیل استفاده از روش Broadcasting، حتی داده‌هایی که مربوط به دیگر دستگاه‌ها بود را به همه ارسال می‌کردند که منجر به اشغال پهنای باند و کاهش کارایی شبکه می‌شد.

بریج (Bridge) و بهبود عملکرد

بریج در شبکه‌های قدیمی برای حل مشکلات هاب معرفی شد. هاب‌ها تمام داده‌ها را به تمامی دستگاه‌های متصل ارسال می‌کردند که منجر به ترافیک بی‌رویه می‌شد. اما بریج با استفاده از جدول MAC Address، داده‌ها را به‌طور هوشمندتر فقط به شبکه‌ای منتقل می‌کرد که دستگاه مقصد در آن قرار داشت.

بریج داده‌ها را تحلیل می‌کرد و بر اساس آدرس MAC مقصد، تصمیم می‌گرفت که بسته داده باید به کدام بخش شبکه فرستاده شود. برای مثال، اگر دستگاه مقصد در بخش A شبکه بود، بریج داده‌ها را تنها به آن بخش ارسال می‌کرد و از ارسال به بخش‌های B و C شبکه جلوگیری می‌کرد.

بریج با کاهش Broadcasting (که در هاب رایج بود)، ترافیک شبکه را بهبود می‌بخشید. اما با افزایش تعداد دستگاه‌ها و پیچیدگی شبکه‌ها، بریج‌ها نیز با مشکلات عملکردی روبرو شدند. به همین دلیل، سوییچ‌ها با قابلیت‌های بهتر و دقیق‌تر جایگزین بریج‌ها شدند تا بتوانند شبکه‌های بزرگ‌تری را با کارایی بالاتر مدیریت کنند.

سوییچ شبکه و تغییرات بزرگ در شبکه

سوییچ‌ها با ورود خود، انقلابی در مدیریت شبکه‌های LAN ایجاد کردند. در حالی که هاب تمام داده‌ها را به‌صورت Broadcast برای همه دستگاه‌ها ارسال می‌کرد، سوییچ‌ها از روش‌های هوشمندانه‌ای مانند Unicast و Multicast استفاده کردند.

• Unicast: بسته داده را تنها به دستگاه مقصد ارسال می‌کند، به‌جای اینکه آن را به همه بفرستد.
• Multicast: داده‌ها را به گروهی از دستگاه‌های خاص در شبکه ارسال می‌کند.

با این روش، ترافیک شبکه کاهش یافته و داده‌ها به مقصدهای مشخصی هدایت می‌شوند. سوییچ‌ها با ذخیره آدرس‌های MAC در جدول MAC، داده‌ها را بر اساس آدرس MAC مقصد هدایت می‌کنند. در نتیجه، سوییچ‌ها داده را دقیقاً به پورت مورد نظر هدایت می‌کنند، که این امر باعث بهبود چشمگیر پهنای باند و افزایش کارایی شبکه می‌شود.

سوییچ‌ها همچنین قادر به جداسازی ترافیک‌های مختلف بین بخش‌های مختلف شبکه هستند. به این ترتیب، مشکلاتی مانند برادکست Storm (طوفان برادکست) که در شبکه‌های هاب‌محور دیده می‌شد، در سوییچ‌ها برطرف شد.

علاوه بر این، سوییچ‌ها امکان استفاده از پروتکل‌های پیشرفته‌تری مانند STP (Spanning Tree Protocol) را فراهم می‌کنند تا از بروز حلقه‌های ترافیکی (Loops) در شبکه جلوگیری شود. با این مزایا، سوییچ‌ها باعث افزایش پایداری، امنیت و کارایی شبکه‌های بزرگ و پیچیده شدند.

کامپوننت‌های اصلی سوییچ شبکه

یک سوییچ شبکه از بخش‌های کلیدی مختلفی تشکیل شده است که هر کدام نقش مهمی در مدیریت ترافیک داده‌ها دارند:

پردازنده (Control Plane)

پردازنده مغز سوییچ است که مسئولیت پردازش درخواست‌ها و اجرای قوانین مدیریتی مانند VLAN و Quality of Service (QoS) را بر عهده دارد. این واحد وظیفه تصمیم‌گیری درباره نحوه مدیریت ترافیک شبکه را بر اساس پالیسی‌ها و پروتکل‌های شبکه به عهده دارد.

حافظه (Memory)

سوییچ‌ها دارای حافظه هستند که برای ذخیره جدول MAC Address، اطلاعات پورت‌ها و ترافیک استفاده می‌شود. دو نوع حافظه اصلی وجود دارد:

• RAM برای اطلاعات موقتی مانند داده‌های فعلی ترافیک.
• TCAM برای ذخیره‌سازی جدول‌های دسترسی و فیلترهای امنیتی.

Data Plane

Data Plane قسمتی از سوییچ است که ترافیک داده‌ها را مستقیماً به مقصد مناسب می‌فرستد. Data Plane مسئولیت هدایت داده‌ها را بدون نیاز به پردازش بیشتر در Control Plane بر عهده دارد. این بخش حیاتی است زیرا سرعت بالای انتقال داده را تضمین می‌کند.

Backplane

این قسمت به عنوان موتور داخلی سوییچ عمل می‌کند و پهنای باند لازم برای جابجایی داده‌ها بین پورت‌ها را فراهم می‌کند. Backplane تعیین می‌کند که سوییچ چقدر می‌تواند داده‌ها را سریع بین دستگاه‌ها جابجا کند.

پورت‌ها (Interfaces)

پورت‌ها نقطه اتصال دستگاه‌های مختلف به سوییچ هستند. انواع پورت‌ها شامل:

• پورت‌های اترنت برای اتصال دستگاه‌هایی مانند کامپیوتر و سرور.
• پورت‌های SFP/SFP+ برای اتصال از طریق فیبر نوری.

منبع تغذیه (Power Supply)

منبع تغذیه سوییچ مسئول تامین برق مورد نیاز دستگاه است. برخی از سوییچ‌ها از PoE (Power over Ethernet) پشتیبانی می‌کنند که برق را از طریق کابل شبکه به دستگاه‌های متصل مانند دوربین‌ها یا تلفن‌های IP می‌رساند.

Fabric Switch

این بخش زیرساخت سوییچ است که به‌طور مستقیم به پردازش حجم زیادی از داده‌ها درون سوییچ کمک می‌کند. این بخش مسئول انتقال سریع و کارآمد داده‌ها بین پورت‌های مختلف است.

سوییچ‌های Managed و Unmanaged

سوییچ Managed

سوییچ‌های Managed به کاربر امکان پیکربندی، مدیریت و مانیتورینگ شبکه را می‌دهند. این سوییچ‌ها به مدیران شبکه کنترل کاملی بر شبکه می‌دهند تا ترافیک را تحلیل کنند، VLAN‌ها را تنظیم کنند و Port Security یا QoS (کیفیت خدمات) را برای بهبود عملکرد و امنیت شبکه پیاده‌سازی کنند. این سوییچ‌ها برای شبکه‌های پیچیده و بزرگ که نیاز به تنظیمات پیشرفته دارند، ضروری هستند.

ویژگی‌های اصلی:

• VLAN برای جداسازی شبکه‌ها
• Port Mirroring برای مانیتورینگ
• QoS برای بهینه‌سازی اولویت ترافیک
• SNMP برای مدیریت و کنترل

مزایا:

• امکان پیکربندی دقیق و کنترل کامل بر ترافیک شبکه.
• مدیریت ترافیک به‌صورت هوشمند برای بهبود عملکرد.
• قابلیت مدیریت از راه دور از طریق رابط‌های گرافیکی (GUI) و CLI.

سوییچ Unmanaged

سوییچ‌های Unmanaged به تنظیمات پیچیده نیاز ندارند و به‌صورت Plug and Play کار می‌کنند. آن‌ها برای شبکه‌های ساده‌تر که نیازی به مدیریت دقیق ندارند، طراحی شده‌اند. این سوییچ‌ها داده‌ها را به سادگی بین دستگاه‌های متصل جابجا می‌کنند بدون اینکه قابلیت‌هایی مانند VLAN یا QoS را فراهم کنند.

ویژگی‌ها:

• بدون نیاز به پیکربندی خاص
• راه‌اندازی سریع و آسان
• مقرون‌به‌صرفه

مزایا:

• برای شبکه‌های کوچک و خانگی مناسب است.
• هزینه کمتر و ساده‌تر از سوییچ‌های Managed.
• به سرعت و بدون نیاز به دانش فنی خاص شبکه راه‌اندازی می‌شود.

تفاوت‌های کلیدی

• مدیریت ترافیک: سوییچ‌های Managed قابلیت مدیریت و بهینه‌سازی ترافیک را دارند، در حالی که سوییچ‌های Unmanaged تنها داده‌ها را به دستگاه‌های متصل منتقل می‌کنند.
• امنیت و کنترل: سوییچ‌های Managed به شما امکان اعمال قوانین امنیتی، فیلتر کردن ترافیک و مانیتورینگ شبکه را می‌دهند، در حالی که Unmanaged این امکانات را ندارد.
• کاربرد: سوییچ‌های Managed برای شبکه‌های بزرگ‌تر و پیچیده مناسب‌تر هستند، در حالی که Unmanaged برای محیط‌های کوچک و ساده‌تر مانند خانه یا کسب‌وکارهای کوچک کارایی دارد.

انتخاب بین سوییچ شبکه Managed و Unmanaged به نیازهای شبکه شما بستگی دارد. اگر به مدیریت دقیق، امنیت و بهینه‌سازی ترافیک نیاز دارید، Managed Switch بهترین گزینه است. اما اگر به سوییچ شبکه ساده و بدون نیاز به پیکربندی پیشرفته نیاز دارید، Unmanaged Switch کافی خواهد بود.

سوییچ‌های لایه 2 و لایه 3

سوییچ‌های لایه 2 (Data Link Layer)

سوییچ‌های لایه 2 در لایه Data Link مدل OSI فعالیت می‌کنند. این سوییچ‌ها داده‌ها را بر اساس آدرس MAC هدایت می‌کنند. هر زمان دستگاهی بخواهد داده‌ای ارسال کند، سوییچ آدرس MAC مقصد را بررسی کرده و داده را به پورت مشخصی ارسال می‌کند که دستگاه مقصد به آن متصل است. این سوییچ‌ها تنها در محدوده یک شبکه LAN کار می‌کنند و نمی‌توانند داده‌ها را بین چند شبکه مسیریابی کنند.

• کاربردها:

  • سوییچ‌های لایه 2 به‌طور گسترده در شبکه‌های LAN برای ارتباط داخلی دستگاه‌ها استفاده می‌شوند.
  • آن‌ها تنها قادر به شناسایی و انتقال داده بین دستگاه‌هایی هستند که به یک شبکه فیزیکی متصل‌اند و بر اساس آدرس MAC ترافیک را مدیریت می‌کنند.

سوییچ‌های لایه 3 (Network Layer)

سوییچ‌های لایه 3 علاوه بر توانایی سوییچ‌های لایه 2 در مسیریابی بر اساس MAC Address، قابلیت مسیریابی بین شبکه‌ها را دارند. این سوییچ‌ها در لایه شبکه (Network Layer) کار می‌کنند و بر اساس آدرس‌های IP مسیریابی می‌کنند. به دلیل این قابلیت، آن‌ها به نوعی ترکیبی از سوییچ و روتر هستند. این ویژگی به آن‌ها امکان می‌دهد تا ترافیک را نه‌تنها در داخل یک LAN، بلکه بین چند شبکه متفاوت نیز مسیریابی کنند.

• مزیت‌های اصلی:

  • سوییچ‌های لایه 3 می‌توانند ترافیک بین شبکه‌ها (از یک LAN به شبکه‌های دیگر) را مدیریت کنند.
  • این سوییچ‌ها برای شبکه‌های بزرگ و پیچیده‌ای که نیاز به مسیریابی داخلی و خارجی دارند، کاربردی هستند. آن‌ها می‌توانند ترافیک را بر اساس IP Address و حتی پروتکل‌های مسیریابی دینامیک مثل OSPF یا BGP هدایت کنند.

امکانات مدیریتی سوییچ‌های Managed

سوییچ‌های Managed به مدیران شبکه امکان کنترل و نظارت بر تمام بخش‌های شبکه را می‌دهند. این سوییچ‌ها علاوه بر فراهم کردن امکانات پایه، ویژگی‌های پیشرفته‌تری را برای بهبود عملکرد و امنیت شبکه ارائه می‌دهند:

VLAN (Virtual LAN)

VLAN امکان ایجاد شبکه‌های مجازی در داخل یک شبکه فیزیکی را فراهم می‌کند. با این ویژگی، می‌توانید دستگاه‌ها را به صورت Logical از هم جدا کنید و ترافیک هر بخش را مدیریت کنید. این کار باعث افزایش امنیت، کنترل بهتر پهنای باند، و بهینه‌سازی ترافیک می‌شود. برای مثال، می‌توانید کامپیوترهای یک بخش سازمانی را در VLAN مجزا قرار دهید تا ترافیک آن‌ها با بقیه شبکه تداخل نداشته باشد.

Port Security

Port Security به شما امکان می‌دهد تا تعداد دستگاه‌های مجاز به اتصال به هر پورت سوییچ را محدود کنید. با این قابلیت، از دسترسی دستگاه‌های غیرمجاز به شبکه جلوگیری می‌شود. به عنوان مثال، اگر پورت مشخصی تنها مجاز به اتصال یک دستگاه خاص باشد، اتصال هر دستگاه دیگر به آن پورت مسدود خواهد شد. این ویژگی به‌شدت در ارتقای امنیت شبکه موثر است.

STP (Spanning Tree Protocol)

STP پروتکلی است که برای جلوگیری از Loop ‌های ترافیکی در شبکه طراحی شده است. اگر در شبکه چندین مسیر فیزیکی وجود داشته باشد، ممکن است یک حلقه ترافیکی ایجاد شود که باعث کندی و در نهایت توقف عملکرد شبکه شود. STP با شناسایی این مسیرها، به‌صورت خودکار مسیرهای اضافی را غیرفعال می‌کند تا از Loop جلوگیری شود. این ویژگی به پایداری و کارایی شبکه کمک می‌کند.

Quality of Service (QoS)

QoS یکی از ویژگی‌های پیشرفته سوییچ‌های Managed است که به اولویت‌بندی ترافیک شبکه کمک می‌کند. این ویژگی به شما اجازه می‌دهد تا ترافیک‌هایی که اهمیت بیشتری دارند، مثل تماس‌های صوتی و تصویری (VoIP) یا انتقال فایل‌های مهم، را با اولویت بالاتری مدیریت کنید. این قابلیت به‌ویژه در شبکه‌هایی که ترافیک سنگین دارند، به بهبود عملکرد و جلوگیری از افت کیفیت کمک می‌کند.

Link Aggregation

Link Aggregation یا تجمیع لینک به شما این امکان را می‌دهد که چندین پورت فیزیکی سوییچ را به‌صورت مجازی یکی کنید تا پهنای باند بیشتری برای اتصال بین دستگاه‌ها فراهم کنید. این ویژگی نه تنها باعث افزایش پهنای باند می‌شود، بلکه در صورت قطع یکی از لینک‌ها، ترافیک به‌طور خودکار از طریق لینک‌های باقی‌مانده ارسال می‌شود که به بهبود پایداری شبکه کمک می‌کند.

SNMP (Simple Network Management Protocol)

SNMP پروتکلی است که به مدیران شبکه امکان نظارت، کنترل و مدیریت دستگاه‌های شبکه را از راه دور می‌دهد. با استفاده از SNMP، می‌توان به‌راحتی وضعیت سوییچ‌ها، روترها و دیگر تجهیزات شبکه را مانیتور کرده و از مشکلات احتمالی آگاه شد.

IGMP Snooping

IGMP Snooping برای بهینه‌سازی ترافیک Multicast استفاده می‌شود. این پروتکل کمک می‌کند تا سوییچ‌ها تنها ترافیک Multicast را به پورت‌های مورد نیاز ارسال کنند، نه به تمام پورت‌ها. این ویژگی در شبکه‌هایی که از برنامه‌های پخش ویدئو یا صوتی استفاده می‌کنند، بسیار کارآمد است و باعث کاهش ترافیک غیرضروری می‌شود.

برندهای معروف سوییچ‌ شبکه

چندین برند معتبر در زمینه تولید سوییچ‌ شبکه وجود دارند که برخی از معروف‌ترین آن‌ها عبارتند از:

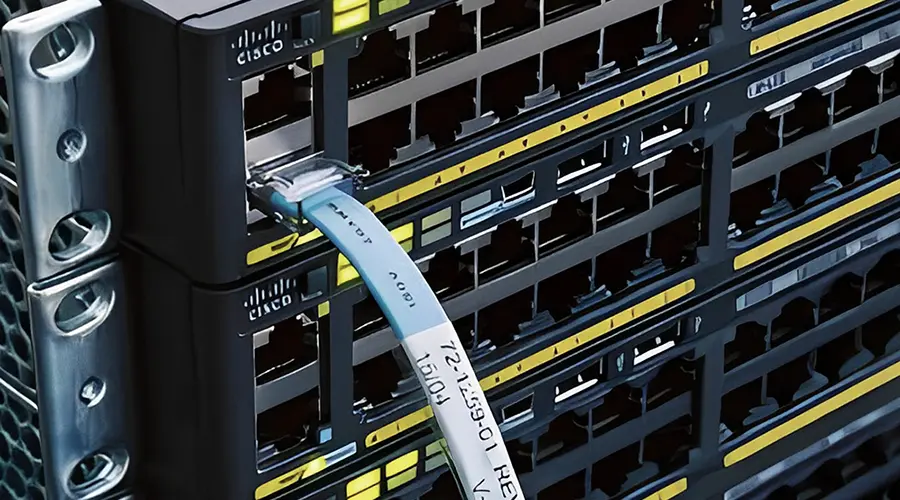

• Cisco: از پیشتازان صنعت شبکه با سوییچ‌های قدرتمند و مدیریت پیشرفته.

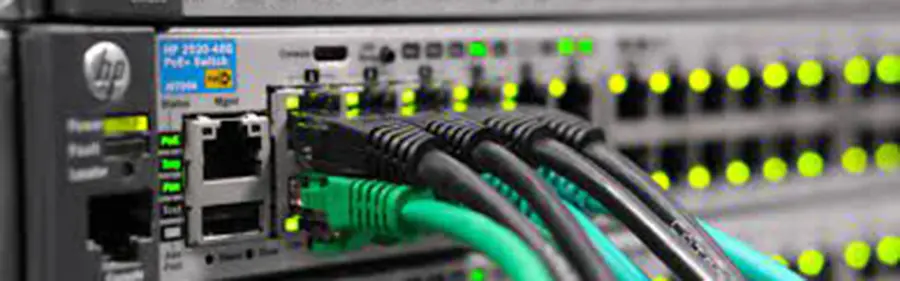

• HP (Aruba): یکی از تولیدکنندگان محبوب سوییچ‌های Managed با کیفیت بالا.

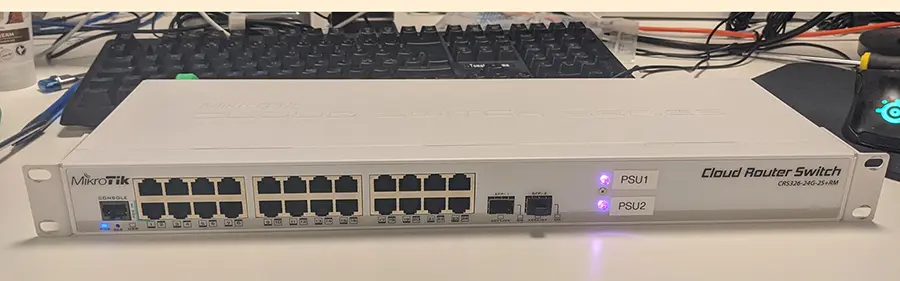

• MikroTik: با تولید سوییچ‌های کارآمد و مقرون‌به‌صرفه برای شبکه‌های کوچک و متوسط.
• Netgear: ارائه‌دهنده سوییچ‌های Unmanaged و Managed با قیمت مناسب برای کاربران خانگی و کسب‌وکارهای کوچک.

مدل‌های معروف سوییچ

1. Cisco Catalyst 2960: مناسب برای کسب‌وکارهای کوچک و متوسط با مدیریت پیشرفته و امنیت بالا.
2. HP ProCurve 1810: یک سوییچ Managed محبوب با قابلیت VLAN و مدیریت کامل.
3. MikroTik CRS317: یک سوییچ لایه 3 با عملکرد عالی برای شبکه‌های کوچک و متوسط.
4. Netgear GS308: یک سوییچ Unmanaged که برای استفاده خانگی و شبکه‌های کوچک مناسب است.

سوییچ‌ها نقش اساسی در بهبود کارایی و مدیریت شبکه‌های محلی ایفا می‌کنند. با قابلیت‌هایی نظیر VLAN، Port Security و STP، شما می‌توانید شبکه‌ای امن و پایدار ایجاد کنید. انتخاب بین سوییچ‌های Managed و Unmanaged و برندهای معروفی مانند Cisco، HP، و MikroTik به نیازهای شبکه شما بستگی دارد.
